單排電纜卷盤尺寸和容纜長度

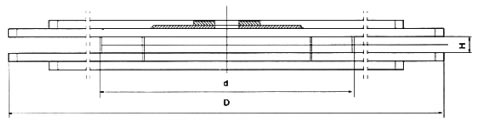

外形尺寸圖

• 卷盤尺寸和容纜長度見下表
• 電纜卷盤按結構形式可以分為焊接式（如下圖）和拼裝式兩種

說明：

D<3000時，電纜卷盤的結構形式為整體焊裝結構。

D>3000時，電纜卷盤的結構形式為兩個半圓拼裝結構；

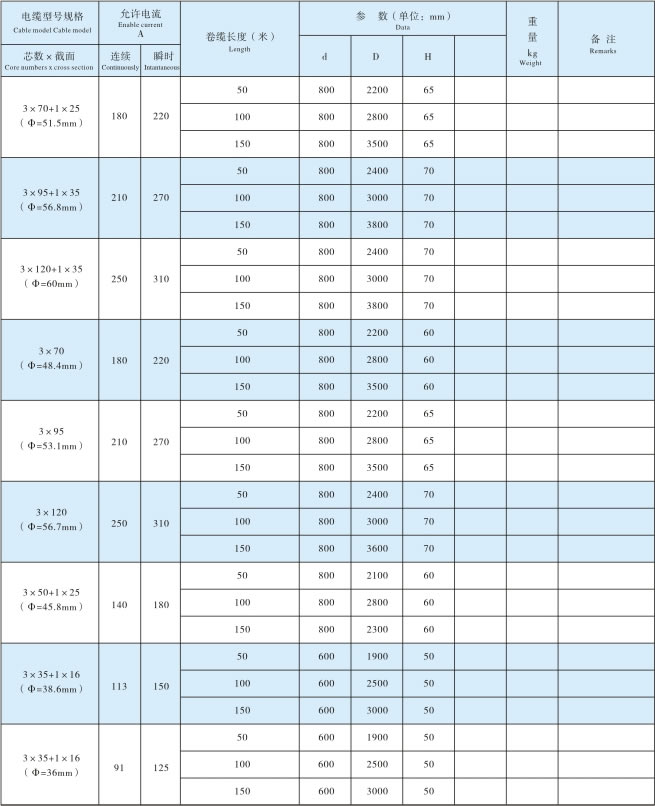

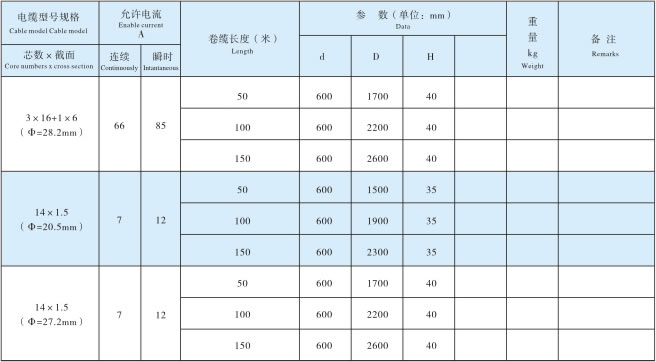

單排電纜卷盤型號及參數表（圓電纜）

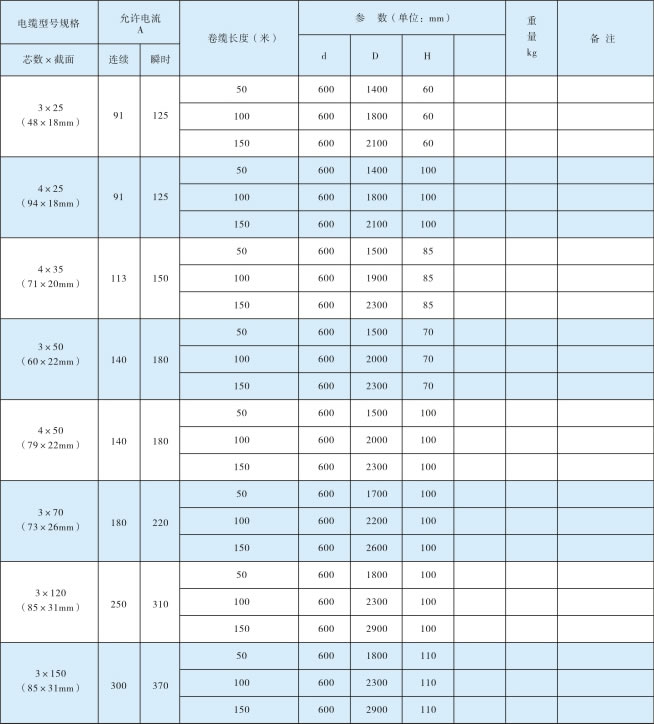

單排電纜卷盤型號及參數表（扁電纜）
